工廠熱水工程解決方案
時間：2017-02-13
前言：我國的工業發展主要分布于沿海各省份，以勞動密集型為主，外來務工者較多，為方便管理，提高工廠效益，工廠都會提供住宿。近年來，勞動力市場競爭激烈，為更好留住人才，部分工廠開始改善員工住宿環境，在員工宿舍安裝空調、熱水器較為普遍。市面上銷售的熱水設備種類雖多，以節能、安全、環保、智能化、自動化、維護成本低等眾多特點于一身的空氣源熱泵熱水器較為適合員工使用。
工程概況
1、項目概況：
漢威泰（英德）電器制造有限公司宿舍位于英德市東華鎮清遠華僑工業園內，需要安裝空氣源熱泵熱水機組，共計40噸50-55℃左右的熱水。
2、需增設備：
熱 泵：4臺10P空氣源熱泵
保溫水箱：2個20T聚氨脂開式不銹鋼保溫水箱
水 泵：一次循環泵、熱水自動循環增壓泵
熱水管線：PPR管 DN110
保溫材料：戶外管線為保溫管
3、設計依據及原則：
01、《建筑給水排水設計規范》（GB50015-2009）
02、《屋面工程質量驗收規范》（GB50207-2002）
03、《建筑給水排水及采暖工程施工質量驗收規范》（GB50242-2002）
04、《建筑電氣安裝工程施工質量驗收規范》（GB50303-2002）
05、《建筑工程施工質量驗收統一標準》（GB50300）
06、《設備及管道保溫技術通則》（GB 4272）
07、《建筑荷載規范》（GBJ17-88）
08、《電氣裝置安裝工程低壓工程施工及驗收規范》（GB50254）
09、《制冷設備、空氣分離設備安裝工程施工及驗收規范》（GB/50274-98）
10、《自動化儀表安裝工程質量檢驗評定標準》（GBJ131-90）
方案設計
1、設計思路：

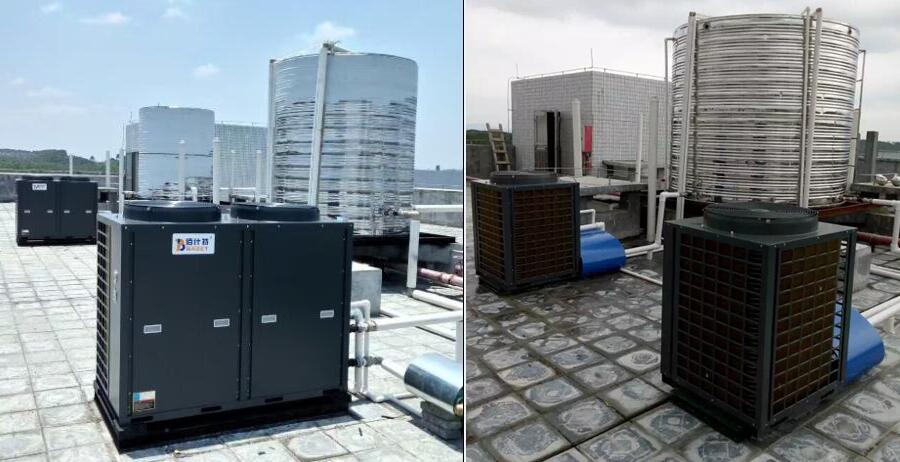

該工廠有1棟5層樓高的宿舍，宿舍共住有1000名工人，平均每人55℃熱水用量約為40L/天；每棟樓用水量=40L/人×1000人=40噸；需要提供淋浴用水。熱泵機組和保溫水箱均放于屋頂。
空氣源熱泵熱水機組選擇計算：
參考不同季節自來水初始溫度：夏季為25℃、春秋季為15℃、冬季為7℃。
熱水總用量及所需熱水器數量：
夏季每天需熱量為：40000L×(55℃-25℃)=1200000 Kcal
春秋每天需熱量為：40000L×(55℃-15℃)=1600000 Kcal
冬季每天需熱量為：40000L×(55℃-7℃)=1920000 Kcal
按建設部《民用建筑給排水設計標準》規范：
4臺10P空氣源熱泵熱水機組是否在不同季節滿足設計要求？
夏 季：每臺10P熱泵的輸入功率9.5KW,夏季輸出42KW，設定為55℃，自來水平均溫度按25℃計算，計算多長時間產生能量：
1200000 Kcal÷860÷（4臺×42kw）=8.3小時運行滿足要求
春秋季：每臺10P熱泵的輸入功率9.5KW,春秋季輸出38KW，設定為55℃，自來水平均溫度按15℃計算，計算多長時間產生能量：
1600000 Kcal÷860÷（4臺×38kw）=12小時運行滿足要求
冬 季：每臺10P熱泵的輸入功率9.5KW,夏季輸出25KW，設定為55℃，自來水平均溫度按7℃計算，計算夏季多長時間產生能量：
1920000 Kcal÷860÷（4臺×25kw）=22小時運行滿足要求
2、設備選型：

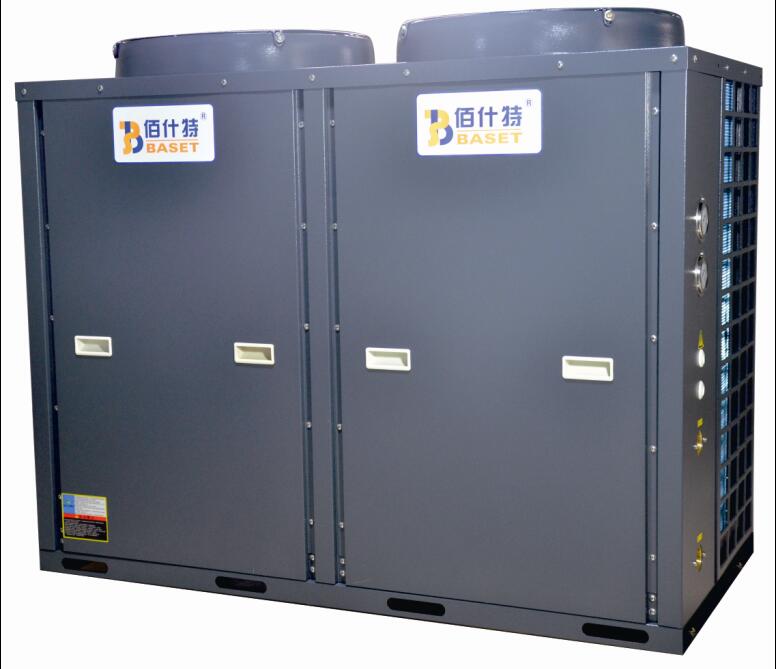

主機配置：選用4臺BKR10D可以滿足用戶用水加熱需求。無需電加熱，杜絕漏電，安全可靠。

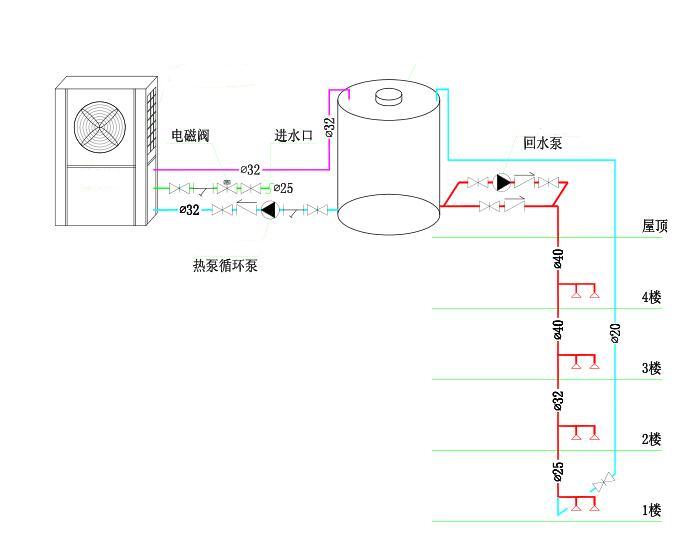

水箱配置：選用2個20立方米的不銹鋼保溫水箱。系統采用機組直接對水箱循環加熱，達到設定溫度后停止運行，供水時電磁閥與增壓泵同時打開，供水到用戶端。
水泵配置：
序號 | 設備名稱 | 規格型號 | 數量 | 主要參數 |
01 | 熱水循環泵 | PUN-600E | 4 | 功率：600W 揚程：25M 流量：6.9m3/h |
02 | 供水泵 | PU-1500E | 1 | 功率：1800W 揚程：21M 流量：16m3/h |
（未盡方案，可根據客戶要求另行設計）
10P空氣源熱泵熱水器的主要性能指標 | ||||
項目 型號 | 10匹空氣源熱泵 |  | ||
電源 | 3Ph-380V-50Hz | |||
輸入功率 | KW | 9.5 | ||
制熱量 | 輸出功率 | KW | 38 | |
能效比 | COP | 250%～500% | ||
冷媒形式 | R22 | kg | 3.0×2 | |
冷凝器 | 型式 | / | 高效換熱器 | |
水側壓降 | kPa | 50 | ||
循環管接口 | DN32×2 | |||
風機數量 | piece | 2 | ||
風機輸入功率 | W | 250×2 | ||
防水等級 | / | IPX4 | ||
出水溫度 | ℃ | 默認55 | ||
產水量 | L | 817 | ||
水流量 | M3/h | 7～10 | ||
進/出水管接口 | mm | DN32 | ||
噪聲 | dB | ≦65 | ||
機組重量 | kg | 280 | ||
外形尺寸 | 長×寬×高 | mm | 1450×720×1100 | |
凈重 | kg | 280 | ||
毛重 | kg | 295 | ||
附：額定制熱測試工況：室外干/濕球溫度20℃/15℃，設定溫度55℃。
2、保溫水箱參數：
保溫水箱內膽采用日本進口SUS304/2B不銹鋼板，外膽采用國產202不銹鋼板制作，不銹鋼板的焊接采用先進的自動氬弧焊焊接工藝，縫焊表面經防腐處理，同時儲水箱桶體壓制波紋加強筋，確保儲水箱的制作質量和強度，保證儲水箱長期使用無滲漏；儲水箱保溫采用聚氨脂整體發泡保溫，保溫層厚度δ=50mm；儲水箱外包同樣采用304#不銹鋼板制作保證儲水箱保溫層的保護，同時儲水箱的外觀也美觀，儲水箱使用壽命超過15年。水箱在我公司專業生產車間制作完成，所有水箱均配備進水口、出水口、溢流口、排污口、水位管或溫度、水位傳感器接管等附件。
3、水泵性能說明：
威樂山姆遜（北京）水泵系統有限公司是德國威樂-山姆遜（WILO）水泵有限公司在中國的合資生產廠，德國威樂-山姆遜公司已經有130多年生產水泵的歷史，憑借強大的專業技術研發能力，該公司成為全球十大水泵生產廠家之一，并成為全球最早通過國際質量管理體系ISO9000認證的公司之一，還通過國際環境體系ISO14000認證，該公司生產的水泵種類齊全，涵蓋了整個暖通空調行業。我公司選用該公司生產的PH系列熱水循環泵。水泵配置該公司特別設計的具有超長使用壽命的強力馬達，并且馬達運行可靠平穩，噪音不超過45dB（A）；銅合金的襯墊葉輪和葉輪封罩經久耐用；碳和陶瓷制成的機械密封裝置非常堅固，幾乎不漏水；水路采用特殊鍍層，保障水質清潔衛生，并且耐磨性能良好；水泵經過特殊合理的機體設計保證水泵組裝容易、維修保養方便；還配置熱過載保護裝置及防止雜質卡住電機的結構設計保證馬達運行的安全。
熱泵工作原理
1、熱泵熱水機組由熱泵裝置和儲熱裝置構成：

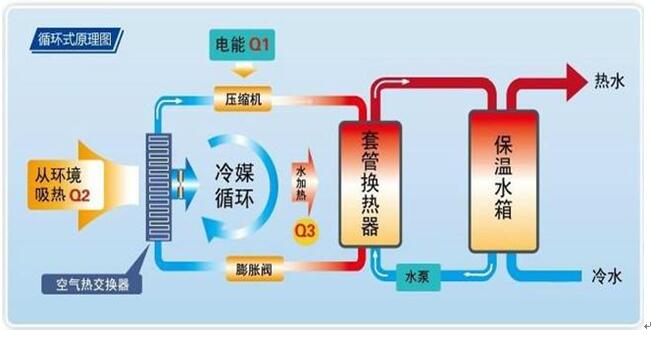

低溫低壓氣態的冷媒經過壓縮使冷媒成為高溫高壓狀態。假設壓縮機的壓縮功轉化的熱量為Q2，高溫高壓的氣態冷媒與水進行熱交換，高壓的冷媒在常溫下被冷卻、冷凝為液態。這過程中，冷媒放出熱量用來加熱水，使水升溫變成熱水。假設水吸收的熱為Q3。
①、高壓液態冷媒通過膨脹閥減壓，冷媒由于壓力下降，回到比外界低的溫度，具有吸熱蒸發的能力。
②、低溫低壓的液態冷媒經過蒸發器（空氣熱交換器）吸收空氣中的熱量自身蒸發，由液態變?yōu)闅鈶B(tài)。假設冷媒從空氣中吸收的熱為Q1。
③、吸收了熱量的冷媒變?yōu)榈蜏氐蛪簹怏w，再由縮機吸入進行壓縮，如此往復循環，不斷從空氣中吸熱，而在水側換熱器放熱，制取熱水。這個循環過程由熱泵熱水機組來完成。
④、機組制取的熱水從中間水箱放入保溫儲熱水箱中，供用戶隨時使用。熱泵作為高效集熱并轉移熱量的系統裝置，可以把壓縮機所消耗的電力變?yōu)?.5倍甚至4倍以上的熱能（即1＋3＝4的道理）。
2、節能分析：
由上面的熱泵原理，據熱能守恒定律得： Q3=Q2+Q1（4＝1＋3）
其中：Q3為水從冷媒中吸收的熱量；Q2為壓縮機壓縮冷媒產生的熱量；Q1為冷媒從空氣中吸收的熱量。
對于空調：Q1=Q3-Q2 Q1為冷媒從空氣中吸收的熱量（即制冷量），這樣不斷地從房間內吸收熱量，把房間的溫度降低。據國標的規定，制冷的能效比COP值（制冷量與功率之比）不能低于2.4，也就是制冷效率不能低于230%，一般空凋制冷的COP值大于2.6。
對于熱泵熱水器的制熱量Q3=Q2+Q1 ，也就是說熱泵熱水器的水從冷媒中吸收的熱量要大于冷媒從空氣中吸收的熱量，差值為Q2，即壓縮機壓縮冷媒產生的熱量。所以熱泵熱水器的COP值要大于空調的COP值。據測試，我公司生產的熱泵熱水器的COP值為3.5以上。
3、熱泵機組的特點：
1．系統運行可靠、保證熱水供應萬無一失。熱水供應根據客戶需要可由一臺或多臺熱泵熱水機并聯工作，多臺熱泵組成系統時是并聯工作，可根據用戶的實際需要開啟一臺或多臺機器工作，即使有一臺機器出現故障也不影響整體熱水供應。保溫水箱裝備有電加熱系統作為備用加熱系統，備用系統的主要功能為：在熱泵出現故障時能保證熱水供應。出現突然用水高峰時，作為熱泵的補充熱源快速提供熱水。溫度異常情況出現時，作為熱泵的補充熱源工作。
2．節能：熱泵熱水機組，高效節能,一度電的投入，可以產生相當于3.5－4度電的熱量，這與直接用電熱的辦法相比，節約75％的用電量，達到了節能的要求。
3．經濟：由于使用熱泵熱水系統，大大降低用戶日常使用費用。并且由于使用60℃出水溫度，機器、儲水箱、管道等不易結水垢，延長了系統的壽命。
4．安全：沒有普通熱水系統中易燃、易爆、觸電、中毒等危險，是最安全可靠的熱水系統，免除用戶的后顧之憂。
5．環保：本系統采用了電能和空氣熱能，沒有廢氣排放等環境污染物產生，為用戶提供干凈的環境。
成本分析
1、各種加熱方式熱值參數：

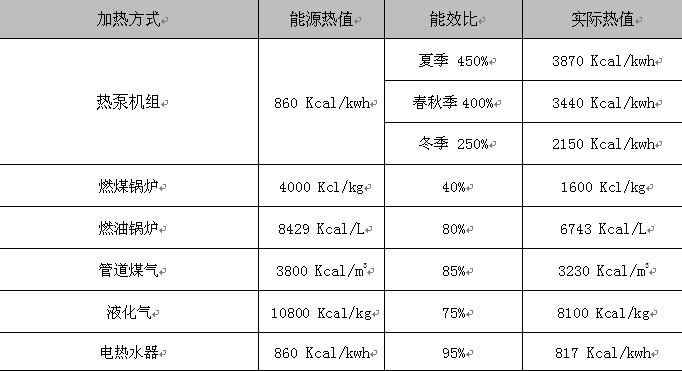

2、各種加熱方式基本成本表：

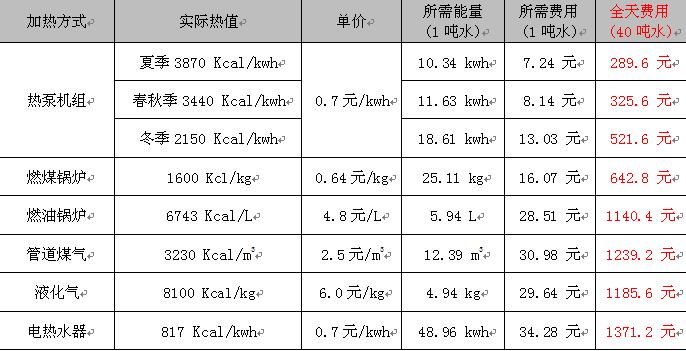

3、40噸水全年費用表：

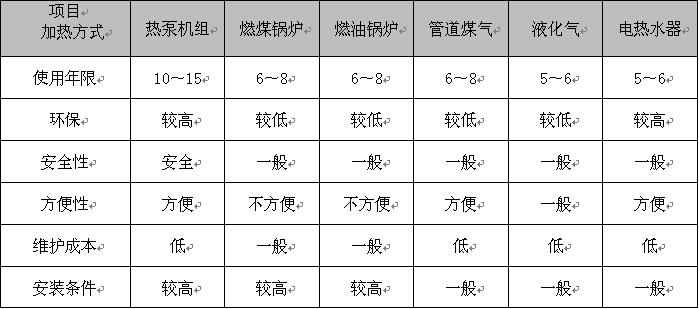

4、各種加熱方式綜合對比：
售后服務
1、熱泵的品質保證及服務承諾：
1、熱泵壽命約15年，相關的主要零部件壽命與熱泵壽命同步。
2、我們承諾對空氣源熱泵熱水機組免費保修2年，終身上門維修。
3、我們?cè)谌珖?guó)各地設有專用庫房，備件存量可以滿足該中心轄區內兩個月的維修需要，隨時保證在產品壽命期內對易損零部件的充足供應。
4、本市用戶12小時內服務到位，郊區用戶24小時內服務到位，外地用戶72小時內服務到位。特殊用戶可以保證在6小時內服務到位。
5、我們提供的服務都是連續進行的，保證一次性為用戶解決問題。
2、產品的現場安裝與調試：
1、產品在安裝過程中，公司將派技術人員常駐現場，進行示范安裝、調試和技術服務，并對安裝質量和調試結果負責。
2、產品的安裝應嚴格按照說明書及安裝規范進行安裝，保證熱泵正常運行及便于今后維修。
3、公司的產品不需要特殊的支架或吊架。
4、公司的產品的生產、運輸、服務等都有嚴格的質量保證體系。
5、公司對水管、電路的連接都有嚴格的規定，保證連接可靠、不影響其他設備、并且便于維修更換。
6、公司的產品屬于民用產品，噪音水平極低，因此可以忽略不計。
3、產品知識培訓及產品的日常維護：
1、在安裝驗收完畢后，公司會對用戶提供適當?shù)呐嘤?xùn)，保證用戶熟悉所有細節、保證設備運行獲得最大的效率。
2、熱泵產品操作維護十分簡單，因此培訓課程在1天之內完全可以完成。
3、產品設計先進、結構優良，用戶只需定期拉動排污閥放水，其他不需任何保養和維護。
4、保修期外的產品維修服務：
1、在保修期結束之前，公司將對熱泵進行一次全面檢查，免費解決出現的問題。表明故障情況、維修情況等信息，并要求用戶簽字認可。
2、保修期一年結束之后，公司的本產品實行終身上門維修服務。這是一項公開的服務政策和承諾，公司也有專門的維修收費標準和服務范圍，維修時維修人員須向用戶出示以上標準。
3、在產品的壽命周期內，公司以優惠價格保證供應相關的備品備件。
5、熱泵安裝操作規范：
1、安裝熱泵必須由公司授權的人員進行。
2、安裝熱泵，必須嚴格按照隨機所附的《安裝使用說明書》進行。任何熱泵都不能裝在建筑的外墻上或防護欄上。
3、安裝時遇到特殊情況，必須征求用戶意見并和用戶協商解決。
4、所有熱泵的進、出水管必須采用能承受與熱泵相同工作壓力的硬管，與熱泵配套安裝的管件，如單向閥、截止閥、閥門等，必須采用專業生產廠家生產的合格產品。
5、調試前應對管道及接頭進行氣密性檢查，保證管道不漏水。
6、空氣源熱泵熱水機組的排水管口應接入地漏，防止意外情況下排出的水損傷用戶的財產。
7、安裝電路及控制器時，選用的電源線必須與熱泵的功率匹配；地線與零線必須嚴格分開；無漏電保護的應建議用戶安裝漏電保護開關。
8、熱泵安裝完畢，應對所有的熱水管路進行耐壓和檢漏試驗。
9、熱泵安裝完畢，應進行基本工作性能和安全性能的檢查。
10、熱泵一切正常之后，應培訓用戶正確的使用方法和有關的注意事項。
6、熱泵安裝質量標準
1、安裝完畢熱泵，其位置和四周空間應滿足以下要求：
（1）熱泵必須安裝在室外，必須是通風良好的地方；
（2）熱泵排氣口不能對準窗戶；
（3）熱泵周?chē)?00mm范圍內不能有易燃、易爆物品；
（4）熱泵周?chē)仨毩粲斜阌诰S護和拆卸的空間。
2、電熱泵的線路連接必須牢固不易脫落，各種保護裝置作用良好。
3、電線管道必須用能防火的管線連接，管道及接頭應無漏水。
4、熱泵的冷、采暖管路在規定水壓范圍內應無漏水。
5、熱泵的溫度控制裝置應作用靈敏，在規定的溫度應能自動切斷電源。
6、整個熱泵及管路系統應整齊、美觀、實用。
